آموزش نصب دتکتور از صفر تا صد

دتکتور یکی از تجهیزات اعلام حریق بسیار کاربردی در تمامی فضاهای سربسته است که می تواند از جان و مال انسان ها محافظت کند. باتوجه به اینکه وجود سیستم اعلام حریق در تمامی منازل، شرکت ها، ادارات و … نیاز است، در این مقاله از همیار انرژی قصد داریم تا به آموزش نصب دتکتور از صفر تا صد بپردازیم تا تمامی افراد که قصد خرید و نصب دتکتور اعلام حریق را دارند بتوانند به صورت اصولی آن را نصب کنید.

نکته: توجه داشته باشید که طراحی، نصب و راه اندازی سیستم های اعلام حریق باید توسط یک متخصص انجام شود تا بتوانید تاییدیه آتش نشانی را دریافت نمایید.

برای خرید تجهیزات آتش نشانی، تجهیزات اعلام حریق، تجهیزات اطفا حریق، تجهیزات ایمنی و همچنین شارژ کپسول بر روی لینک های مورد نظر کلیک کنید.

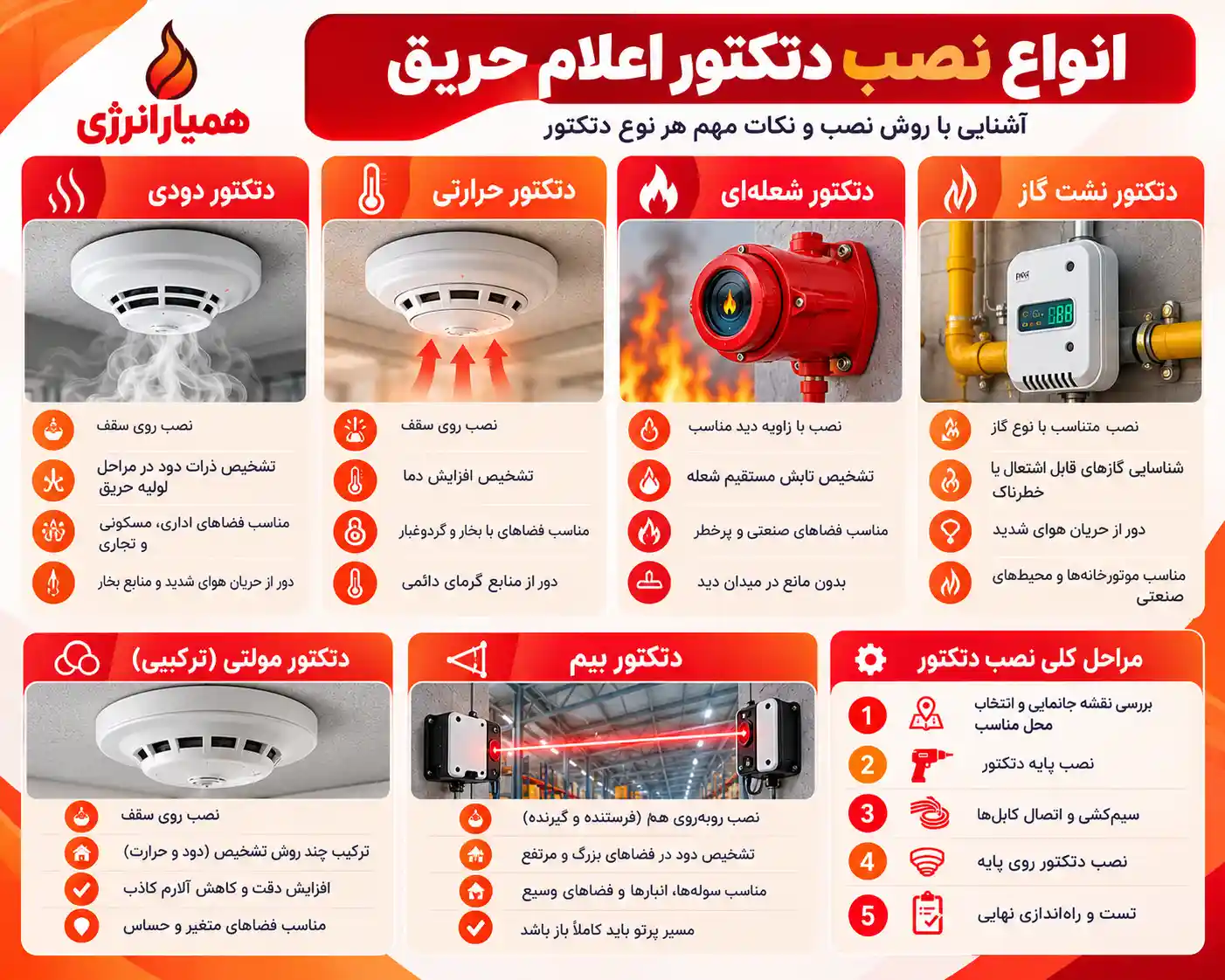

انواع دتکتور اعلام حریق

دتکتورهای اعلام حریق بر اساس نوع خطری که تشخیص می‌دهند و فناوری تشخیص، در مدل‌های مختلفی تولید می‌شوند. انتخاب نوع مناسب دتکتور به شرایط محیط، نوع کاربری ساختمان و خطرات احتمالی بستگی دارد. از مهم‌ترین انواع دتکتور می‌توان به دتکتور دودی، حرارتی، شعله‌ای، گازی، ترکیبی و بیم دتکتور اشاره کرد. هر یک از این تجهیزات برای شرایط متفاوتی طراحی شده‌اند و محل نصب و نحوه اجرای آن‌ها نیز می‌تواند متفاوت باشد.

• دتکتور اعلام حریق گازی
• دتکتور اعلام حریق حرارتی
• دتکتور اعلام حریق دودی
• دتکتور اعلام حریق شعله ای
• دتکتور اعلام حریق نشت گاز
• دتکتور اعلام حریق مولتی یا ترکیبی
• دتکتور اعلام حریق ایرسمبلینگ
• دتکتور اعلام حریق بیم

نصب دتکتور اعلام حریق گازی

نصب صحیح دتکتور گازی نقش مهمی در عملکرد دقیق سیستم و تشخیص سریع شرایط خطر دارد. محل نصب باید با توجه به نوع گاز، ارتفاع مناسب، جریان هوا و شرایط محیط انتخاب شود. همچنین دتکتور باید به‌درستی به تجهیزات مرکزی سیستم متصل شود تا در صورت تشخیص نشتی یا شرایط خطر، هشدار به‌موقع ارسال شود.

برای آشنایی با نحوه ارتباط دتکتورها، کنترل پنل و سایر تجهیزات، می‌توانید راهنمای سیستم اعلام حریق را مطالعه کنید.

تجهیزات مورد نیاز

• دتکتور اعلام حریق گازی
• پایه دتکتور
• پیچ و رول‌پلاک
• سیم مناسب سیستم اعلام حریق
• ابزار نصب
• تستر یا ابزار آزمایش دتکتور

پیش از شروع نصب، مشخصات فنی دتکتور، نوع پایه، ولتاژ کاری و نحوه اتصال سیم‌ها باید با دستورالعمل سازنده بررسی شود تا از نصب نادرست یا ایجاد خطا در سیستم جلوگیری شود.

محل نصب دتکتور باید بر اساس نوع دتکتور، مشخصات فنی دستگاه، شرایط محیط و دستورالعمل سازنده تعیین شود. نصب در محل نامناسب می‌تواند باعث کاهش دقت تشخیص یا ایجاد هشدارهای نادرست شود.

پیشنهاد خواندنی همیار: آموزش نگهداری صحیح از دتکتور

نصب دتکتور به صورت دیواری

در مدل‌هایی که امکان نصب دیواری دارند، محل نصب باید به‌گونه‌ای انتخاب شود که دتکتور در معرض جریان هوای نامناسب، موانع فیزیکی یا منابع ایجادکننده هشدار کاذب قرار نگیرد. پیش از سوراخ‌کاری و نصب پایه نیز لازم است مسیر سیم‌کشی و نحوه اتصال دستگاه بررسی شود.

• برای نصب دتکتور به صورت دیوار باید ابتدا محل نصب برروی دیوار را مشخص کنید.
• با استفاده از دریل دو الی سه سوراخ (بسته به نیاز) برروی دیوار ایجاد کنید.
• پایه دتکتور را برروی دیوار با استفاده از پیچ محکم کنید.
• دتکتور را به پایه آن متصل کنید.
• کابل کشی دتکتور را انجام دهید.
• دتکتور اعلام حریق گازی را به تنظیم کنید و سپس آن را تست کنید.

نصب دتکتور به صورت سقفی

نصب سقفی یکی از رایج‌ترین روش‌های نصب دتکتورهای اعلام حریق است. محل نصب باید به‌گونه‌ای انتخاب شود که دتکتور بتواند بدون مانع شرایط محیط را پایش کند و از گوشه‌ها، دریچه‌های تهویه، موانع ساختمانی و تجهیزاتی که ممکن است در عملکرد آن اختلال ایجاد کنند فاصله مناسبی داشته باشد. فاصله‌ها و محل دقیق نصب باید بر اساس نوع دتکتور، دستورالعمل سازنده و ضوابط طراحی سیستم تعیین شود.

• ابتدا محل نصب دتکتور روی سقف را مشخص کنید.
• پایه دتکتور را با استفاده از پیچ برروی سقف محکم کنید.
• سیم کشی و تنظیمات دتکتور را انجام دهید.
• دتکتور گازی را تست کنید.

سیم کشی دتکتور

سیم‌کشی دتکتور یکی از بخش‌های مهم در نصب سیستم اعلام حریق است، زیرا ارتباط صحیح میان دتکتورها و کنترل پنل از طریق همین مسیر برقرار می‌شود. نوع کابل، تعداد رشته‌ها، نحوه اتصال ترمینال‌ها و مسیر عبور سیم باید با توجه به نوع سیستم اعلام حریق و دستورالعمل سازنده انتخاب شود.
در زمان سیم‌کشی باید از اتصال صحیح قطب‌ها، محکم بودن ترمینال‌ها و نبود قطعی یا اتصال کوتاه اطمینان حاصل شود. پس از پایان کار نیز لازم است مدار و عملکرد دتکتور تست شود تا سیگنال هشدار به‌درستی به کنترل پنل منتقل شود.

پیشنهاد خواندنی همیار: دتکتور دود چیست؟

نصب دتکتور اعلام حریق حرارتی

دتکتور حرارتی برای تشخیص افزایش دما یا رسیدن دمای محیط به یک مقدار مشخص استفاده می‌شود و معمولاً در فضاهایی به‌کار می‌رود که استفاده از دتکتور دود می‌تواند باعث هشدارهای کاذب شود. در نصب این نوع دتکتور، محل جانمایی، ارتفاع سقف، شرایط محیطی و نوع دتکتور حرارتی اهمیت زیادی دارد.

• فاصله های دتکتور حرارتی از یکدیگر نباید از 7 متر بیشتر باشد.
• فاصله نصب دتکتورهای حرارتی از دیوار باید از 50 سانتی متر بیشتر باشد.
• در پارکینگ ها و اتاق هایی که مواد قابل احتراق نگهداری می شود دتکتور حرارتی افزایشی نصب می شود.
• ارتفاع نصب دتکتور حرارتی بین 7.5 تا 9 متر باید باشد.
• فاصله نصب دتکتور های حرارتی در راهروهای 2 متر یا باریک تر می تواند تا 10.6 متر افزایش یابد.

نکات مهم در نصب دتکتور حرارتی

دتکتور حرارتی باید در محلی نصب شود که تغییرات دمای ناشی از حریق را به‌سرعت تشخیص دهد. نصب در نزدیکی منابع حرارتی دائمی، دریچه‌های تهویه یا نقاطی که جریان هوای غیرعادی دارند می‌تواند عملکرد دستگاه را تحت تأثیر قرار دهد. فاصله و محدوده پوشش نیز باید بر اساس مشخصات سازنده و طراحی سیستم تعیین شود.

نصب دتکتور اعلام حریق دودی

دتکتور دودی برای تشخیص ذرات دود در مراحل اولیه حریق استفاده می‌شود و محل نصب آن تأثیر مستقیمی بر سرعت و دقت تشخیص دارد. هنگام جانمایی باید از نصب دتکتور در نقاطی که جریان شدید هوا، بخار، گردوغبار یا موانع فیزیکی می‌توانند عملکرد آن را مختل کنند جلوگیری شود. تعداد و فاصله دتکتورها نیز باید بر اساس نوع فضا، ارتفاع سقف، مشخصات فنی تجهیز و طراحی سیستم اعلام حریق تعیین شود.

• شعاع پوشش دهی دتکتور دودی روی سقف باید 7.5 متر باشد.
• در مکان هایی که ارتفاع سقف بیشتر از 10.5 متر است، بیم دتکتور نصب باید گردد.
• ارتفاع نصب دتکتور دودی بیشتر از 10.5 متر نباید باشد.
• نصب دتکتور دودی نباید از 10.6 متر بیشتر باشد.
• فاصله نصب دتکتور دودی از دیوار باید از 50 سانتی متر بیشتر باشد.
• نصب این دتکتور در راهرو های 2 متری تا 15 متر می تواند افزایش پیدا کند.
• فاصله نصب دتکتور دودی از اسپرینکلر باید بیشتر از 60 سانتی متر باشد.
• نصب دتکتور دودی از درب آسانسور باید کمتر از 1.5 متر باشد.

نکات مهم در نصب دتکتور دودی

• دتکتور در محلی نصب شود که دود بتواند بدون مانع به آن برسد.
• از نصب مستقیم کنار دریچه‌های رفت‌وبرگشت هوا یا جریان شدید هوا خودداری شود.
• در فضاهای دارای بخار یا گردوغبار زیاد، نوع مناسب دتکتور انتخاب شود تا هشدار کاذب کاهش یابد.
• فاصله دتکتورها از یکدیگر و از دیوارها بر اساس نقشه طراحی و دستورالعمل سازنده تعیین شود.
• محل نصب باید امکان بازرسی، تست و سرویس دوره‌ای را فراهم کند.
• پس از نصب، عملکرد دتکتور و ارسال سیگنال به کنترل پنل آزمایش شود.

نصب دتکتور اعلام حریق شعله‌ای

دتکتور شعله‌ای برای تشخیص مستقیم تابش حاصل از شعله استفاده می‌شود و معمولاً در فضاهایی کاربرد دارد که احتمال وقوع حریق‌های سریع و شعله‌ور وجود دارد. برخلاف دتکتورهای دود و حرارت، عملکرد این تجهیزات وابسته به دید مناسب نسبت به محدوده تحت حفاظت است؛ بنابراین زاویه نصب، فاصله از منطقه خطر و وجود موانع فیزیکی در عملکرد صحیح آن نقش مهمی دارند.

• زاویه‌ دید دتکتور
• دامنه‌ تشخیص
• موانع مختلف نظیر تیرآهن، پرتی، سیستم تهویه‌ هوا و سایر اشیاء جامد
• تمامی مناطق با احتمال آتش سوزی زیاد باید حداقل یک دتکتور را داشته باشند.
• پوشش کافی دتکتور اطمینان ایجاد می‌ کند که هیچ فضای خالی در پوشش نوری وجود نداشته باشد.
• ارتفاع نصب دتکتور بسته به مواد و وسایل موجود در محیط

نکات مهم در نصب دتکتور شعله‌ای

• زاویه دید دتکتور: دستگاه باید به‌گونه‌ای جانمایی شود که محدوده پرخطر در میدان دید آن قرار بگیرد.
• فاصله تشخیص: فاصله دتکتور تا محل احتمالی حریق باید با برد تشخیص مدل انتخاب‌شده متناسب باشد.
• نبود مانع در میدان دید: ستون، دیوار، ماشین‌آلات، تجهیزات، لوله‌ها و سایر موانع نباید مسیر دید دتکتور را مسدود کنند.
• پوشش کامل ناحیه خطر: تمام نقاطی که احتمال شروع حریق در آن‌ها وجود دارد باید تحت پوشش مناسب قرار گیرند.
• توجه به منابع مزاحم: محل نصب باید با توجه به شرایط محیط و منابع نوری یا حرارتی‌ای انتخاب شود که ممکن است باعث هشدار کاذب شوند.
• ارتفاع و جهت نصب: ارتفاع و زاویه دقیق نصب باید بر اساس مشخصات فنی دتکتور، طراحی سیستم و دستورالعمل سازنده تعیین شود.
• تست پس از نصب: بعد از نصب، میدان دید و عملکرد دتکتور باید مطابق دستورالعمل سازنده آزمایش شود.

پیشنهاد خواندنی همیار: معرفی دو نوع اصلی دتکتور حرارتی

نصب دتکتور اعلام حریق نشت گاز

دتکتور نشت گاز برای شناسایی حضور گازهای قابل اشتعال یا خطرناک در محیط استفاده می‌شود و محل نصب آن باید با توجه به نوع گاز، چگالی آن نسبت به هوا، محل احتمالی نشت و شرایط تهویه انتخاب شود. جانمایی نادرست می‌تواند باعث تأخیر در تشخیص یا کاهش دقت عملکرد دستگاه شود؛ بنابراین پیش از نصب باید مشخصات فنی دتکتور و شرایط واقعی محیط بررسی شود. برای نصب دتکتور اعلام حریق نشت گاز باید به موارد زیر دقت کند:

نکات مهم در نصب دتکتور نشت گاز

• نوع گاز را مشخص کنید: محل مناسب نصب برای همه گازها یکسان نیست.
• محل احتمالی نشت را در نظر بگیرید: دتکتور باید در محدوده‌ای نصب شود که احتمال تجمع گاز در آن بیشتر است.
• به جریان هوا توجه کنید: نصب مستقیم کنار دریچه تهویه، فن یا جریان شدید هوا می‌تواند تشخیص را مختل کند.
• از موانع فیزیکی فاصله بگیرید: دیوارک‌های داخلی، تجهیزات و سایر موانع نباید مانع رسیدن گاز به سنسور شوند.
• شرایط محیطی را بررسی کنید: دما، رطوبت، گردوغبار و بخارات محیط باید با محدوده عملکرد دستگاه سازگار باشد.
• تست پس از نصب انجام شود: پس از نصب، عملکرد دتکتور و ارسال هشدار به سیستم مرکزی باید بررسی شود.
• سرویس دوره‌ای فراموش نشود: سنسورهای تشخیص گاز باید در بازه‌های مناسب بررسی و در صورت نیاز کالیبره شوند.

نصب دتکتور اعلام حریق مولتی (ترکیبی)

دتکتور مولتی یا ترکیبی از بیش از یک روش تشخیص حریق، مانند دود و حرارت، برای شناسایی شرایط خطر استفاده می‌کند. ترکیب چند سنسور می‌تواند در برخی محیط‌ها دقت تشخیص را افزایش داده و احتمال هشدارهای کاذب را کاهش دهد. با این حال، عملکرد صحیح آن به انتخاب محل مناسب، شرایط محیطی و رعایت دستورالعمل سازنده وابسته است.

نکات مهم در نصب دتکتور مولتی

• نوع سنسورها را بررسی کنید: مشخص شود دستگاه چه پارامترهایی مانند دود، حرارت یا سایر نشانه‌های حریق را تشخیص می‌دهد.
• محل نصب با هر دو سنسور سازگار باشد: نقطه‌ای انتخاب شود که شرایط مناسبی برای عملکرد تمام حسگرهای دستگاه داشته باشد.
• از جریان شدید هوا دور باشد: دریچه‌های تهویه یا جریان مستقیم هوا می‌توانند روی عملکرد سنسورها تأثیر بگذارند.
• از منابع ایجاد هشدار کاذب فاصله داشته باشد: بخار، گردوغبار، دود معمولی یا منابع حرارتی باید هنگام جانمایی در نظر گرفته شوند.
• دسترسی برای سرویس فراهم باشد: محل نصب باید امکان تست، تمیزکاری و نگهداری دوره‌ای را فراهم کند.
• پس از نصب تست شود: عملکرد سنسورها و انتقال صحیح سیگنال به کنترل پنل بررسی شود.

نصب دتکتور اعلام حریق بیم

دتکتور بیم برای تشخیص دود در فضاهای بزرگ، مرتفع و دارای دهانه‌های وسیع استفاده می‌شود. این سیستم معمولاً با ارسال یک پرتو نوری بین فرستنده و گیرنده یا بین فرستنده و رفلکتور کار می‌کند و کاهش شدت پرتو بر اثر عبور دود را تشخیص می‌دهد. به همین دلیل، محل نصب، راستای صحیح پرتو و نبود مانع در مسیر آن تأثیر مستقیمی بر عملکرد سیستم دارد.

نکات مهم در نصب دتکتور بیم

• مسیر پرتو باید کاملاً باز باشد: ستون، تیر، تجهیزات، تابلوها یا سایر اجسام نباید مسیر بین فرستنده و گیرنده را مسدود کنند.
• هم‌راستایی تجهیزات اهمیت زیادی دارد: فرستنده، گیرنده یا رفلکتور باید طبق دستورالعمل سازنده دقیق تنظیم شوند.
• ارتفاع نصب باید متناسب با فضای پروژه باشد: ارتفاع سقف و ساختار محیط در تعیین محل جانمایی نقش دارد.
• حرکت سازه در نظر گرفته شود: در سوله‌ها و فضاهای بزرگ، جابه‌جایی یا تغییر شکل سازه ممکن است روی هم‌راستایی پرتو تأثیر بگذارد.
• شرایط محیطی بررسی شود: گردوغبار، بخار، نور شدید و شرایط خاص محیط می‌توانند روی عملکرد سیستم اثر بگذارند.
• تست پس از نصب انجام شود: میزان دریافت پرتو، حساسیت سیستم و ارسال صحیح هشدار به کنترل پنل باید بررسی شود.
• دسترسی برای نگهداری وجود داشته باشد: محل نصب باید امکان سرویس، تنظیم مجدد و تست دوره‌ای را فراهم کند
