پنل اعلام آدرس پذیر سیستم های اعلام حریقی هستند که می توانند به سرعت محل آتش سوزی را شناسایی کرده و مکان دقیق را مشخص کنند. این پنل ها سیستم مدرنی هستند که مانند سیستم های معمولی به جای آنالوگ به صورت دیجیتالی عمل می کنند.
پنل اعلام حریق آدرس پذیر چگونه کار می کند؟
در سیستم اعلام حریق آدرس‌پذیر، هر تجهیز مانند دتکتور، شستی یا ماژول دارای شناسه مشخصی است و اطلاعات خود را از طریق مدار ارتباطی به کنترل پنل ارسال می‌کند. کنترل پنل می‌تواند وضعیت تجهیزات را بررسی کرده و در صورت دریافت هشدار یا خطا، محل یا تجهیز مربوط را با دقت بیشتری مشخص کند. این ساختار باعث می‌شود شناسایی محل حریق، عیب‌یابی و مدیریت سیستم نسبت به سیستم‌های متعارف دقیق‌تر انجام شود.
اساساً یک مینی کامپیوتر درون پنل این اعلان ها را دریافت می کند. این مینی کامپیوتر می تواند تشخیص دهد که اطلاعات از کدام دستگاه سیگنال می آید. با نشانی دستگاه(های) سیگنال فعال، آتش نشان ها می توانند به سرعت شناسایی کنند که محل آتش سوزی مشکوک است. اغلب حتی قبل از اینکه به صحنه برسند این امکان فراهم می شود. فناوری موجود در پنل کنترل اعلام حریق آدرس پذیر می تواند به طور خودکار خدمات اضطراری را از آتش سوزی و مکان آن مطلع کند تا واکنش بلافاصله شروع شود.
این پنل اعلام حریق جهت کنترل حریق در مراکزی با تعداد اتاق ها و فضاهای بیشتر از حد متعارف مورد استفاده قرار می گیرند. همچنین بر اساس تعداد لوپ، تعداد قرارگیری دیوایس ها در هر لوپ، طول قابل پشتیبانی در هر لوپ، قدرت تشخیص عیوب و فناوری کد و آدرس گذاری در دتکتور ها و دیگر دیوایس ها و انواع برند ها تقسیم بندی و قابل انتخاب می باشند.
تفاوت سیستم‌های قدیمی کدگذاری‌شده با سیستم‌های آدرس‌پذیر جدید
پنل های کدگذاری شده اولیه ترین نوع کنترل مرکزی اعلام حریق بودند و در طول دهه 1800 تا 1970 ساخته شدند. یک پنل رمزگذاری شده از بسیاری جهات شبیه به یک پنل معمولی مدرن است. به جز اینکه هر منطقه به چرخ رمز خود متصل است. (یعنی زنگ هشدار در منطقه 1 کد 1-2-4 را صدا می کند [از طریق زنگ ها یا بوق ها در ساختمان]، در حالی که منطقه 2 صدای 1-2-5 را می دهد)، که بسته به نحوه تنظیم پنل، مجموعه هایی از چهار دور کد را انجام می دهد تا زمانی که ایستگاه کشش شروع کننده تنظیم مجدد شود.
پنل های بزرگ می توانند کل دیوار یک اتاق مکانیکی را با ده ها چرخ رمزی اشغال کنند. پنل های کوچکتر در بیشتر مواقع، فقط یک منطقه را تحت پوشش دارد، بنابراین فقط یک کد دارند. این پنل ها امروزه رایج نیستند، اما گاهی اوقات می‌توان آن ها را در ساختمان های قدیمی تر مانند ساختمان های دانشگاه یا بیمارستان ها یافت.

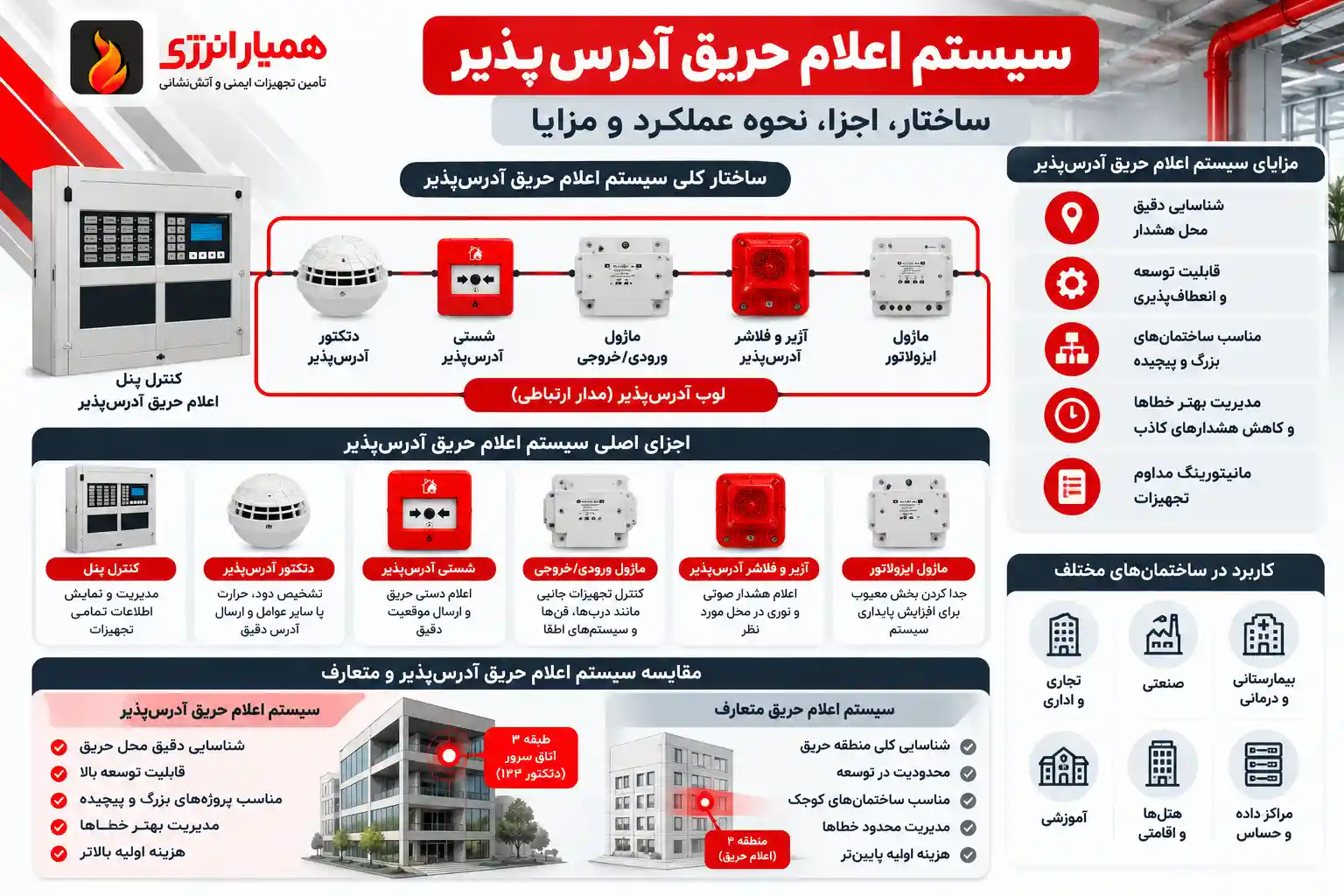

اجزای سیستم اعلام حریق آدرس‌پذیر
- کنترل پنل آدرس‌پذیر
- دتکتورهای آدرس‌پذیر
- شستی‌های اعلام حریق
- ماژول‌های ورودی و خروجی
- ماژول ایزولاتور خطا
- آژیر و فلاشر
- منبع تغذیه و باتری پشتیبان
مزایا و معایب سیستم اعلام حریق آدرس‌پذیر
سیستم‌های اعلام حریق آدرس‌پذیر به دلیل امکان شناسایی دقیق‌تر تجهیزات و مدیریت پیشرفته‌تر شبکه، در بسیاری از پروژه‌های متوسط و بزرگ استفاده می‌شوند. بااین‌حال، انتخاب این سیستم باید براساس نیاز واقعی پروژه انجام شود؛ زیرا در کنار مزایای فنی، هزینه و پیچیدگی بیشتری نسبت به سیستم‌های ساده‌تر دارد.
مزایای سیستم اعلام حریق آدرس‌پذیر
- شناسایی دقیق‌تر محل هشدار یا خطا
- امکان پایش وضعیت تجهیزات
- مناسب برای پروژه‌های بزرگ و پیچیده
- قابلیت توسعه و مدیریت بهتر شبکه
- عیب‌یابی سریع‌تر نسبت به سیستم‌های متعارف
معایب سیستم اعلام حریق آدرس‌پذیر
- هزینه اولیه بالاتر
- نیاز به طراحی و برنامه‌ریزی دقیق‌تر
- وابستگی بیشتر به تجهیزات سازگار با همان سیستم
- نیاز به نیروی متخصص‌تر برای نصب و راه‌اندازی
تفاوت سیستم اعلام حریق آدرس‌پذیر و متعارف
تفاوت اصلی سیستم آدرس‌پذیر و متعارف در نحوه شناسایی تجهیزات و محل هشدار است. در سیستم متعارف، کنترل پنل معمولاً زون مربوط به حادثه را مشخص می‌کند؛ اما در سیستم آدرس‌پذیر هر تجهیز دارای شناسه مشخص است و پنل می‌تواند اطلاعات دقیق‌تری درباره تجهیز یا محل ارسال‌کننده هشدار ارائه دهد. به همین دلیل سیستم‌های آدرس‌پذیر معمولاً برای ساختمان‌های بزرگ‌تر و پروژه‌هایی که به مدیریت دقیق‌تر نیاز دارند مناسب‌تر هستند، درحالی‌که سیستم‌های متعارف در پروژه‌های ساده‌تر می‌توانند گزینه اقتصادی‌تری باشند.
ساختار شبکه در سیستم اعلام حریق آدرس‌پذیر
در سیستم اعلام حریق آدرس‌پذیر، تجهیزات مختلف مانند دتکتورها، شستی‌ها و ماژول‌ها از طریق مدارهای ارتباطی به کنترل پنل متصل می‌شوند. پنل وضعیت هر تجهیز را پایش می‌کند و در صورت بروز هشدار یا خطا، اطلاعات مربوط به همان بخش یا تجهیز را نمایش می‌دهد. طراحی صحیح مسیر ارتباطی، تقسیم‌بندی مناسب شبکه و رعایت ظرفیت تجهیزات، نقش مهمی در پایداری و عملکرد سیستم دارد.
شبکه های اعلام حریق به مجموعه ای از تجهیزات آتش نشانی می گویند که وظیفه خبر رسانی و آشکارسازی محل وقوع حریق را برعهده دارند. طراحی سیستم اعلام حریق به گونه ای است تا افراد را در مواقع اضطراری آگاه کند تا برای محافظت از خود، کارمندان و عموم مردم اقدامی انجام شود. و در دفاتر، کارخانه ها و ساختمان های عمومی یافت می شوند.
این سیستم ها بخشی از برنامه روزانه ی ما هستند. در واقع اغلب تا زمانی که در آن مکان یا موقعیت اتفاقی ایجاد نشود، آن ها را نادیده می گیریم. سیستم اعلام حریق هرچه باشد، در صورت فعال شدن، توسط زنگ های هشدار تعبیه شده در آن ها، افراد موجود در ساختمان را برای انتقال پیام آتش سوزی و تخلیه آن آگاهی می دهند. همچنین ممکن است دارای یک سیستم سیگنال از راه دور باشند که می تواند از طریق ایستگاه مرکزی به نیروهای آتش نشانی هشدار دهد.
نقش ماژول ایزولاتور در سیستم اعلام حریق آدرس‌پذیر
ماژول ایزولاتور خطا برای محدود کردن اثر اتصال کوتاه یا خرابی در بخشی از مدار آدرس‌پذیر استفاده می‌شود. در صورت بروز خطا، ایزولاتور می‌تواند بخش معیوب را از مدار جدا کند تا سایر قسمت‌های سالم سیستم تا حد امکان به فعالیت خود ادامه دهند. محل و تعداد ایزولاتورها باید براساس طراحی شبکه، تعداد تجهیزات، ساختار لوپ و الزامات پروژه تعیین شود.
جانمایی ایزولاتورها در لوپ آدرس‌پذیر
جانمایی ایزولاتورها باید به‌گونه‌ای انجام شود که بروز خطا در یک قسمت از لوپ، باعث از دست رفتن بخش بزرگی از تجهیزات نشود. تقسیم‌بندی مناسب مدار و تعیین نقاط جداسازی باید براساس نقشه سیستم، مشخصات سازنده و الزامات فنی پروژه انجام شود.
به عنوان یک جزء فعال در مدار اعلام حریق آدرس پذیر، ماژول های جداسازی خطا باید با سیستم اعلام حریق سازگار باشند. ماژول های جداسازی خطا در دو نسخه موجود هستند. یکی یک ماژول جداکننده است. دیگری با یک دتکتور مانند دتکتور دود همراه است.
اگر جداساز با یک دتکتور همراه باشد، نیازی به ارائه یک ماژول جداسازی خطای جداگانه نیست. با این حال، چنین سیستم هایی نیاز به طراحی دقیق دارند.
استانداردها و الزامات سیستم اعلام حریق آدرس‌پذیر
طراحی، نصب، تست و نگهداری سیستم اعلام حریق آدرس‌پذیر باید مطابق استانداردهای مرتبط، الزامات پروژه و دستورالعمل سازنده تجهیزات انجام شود. الزامات مربوط به مسیر کابل‌کشی، جداسازی خطا، ظرفیت لوپ، منبع تغذیه، تجهیزات هشداردهنده و تست عملکرد ممکن است بسته به نوع پروژه و استاندارد مورد استفاده متفاوت باشد؛ بنابراین اعداد و الزامات دقیق باید برای همان پروژه بررسی شوند.
با این حال، سیستم های اعلام حریق آدرس پذیر به مسیر ارتباطی داده ها وابسته هستند. هسته مرکزی، دستگاه های اعلام حریق را به هم متصل می کند. این فناوری امکان طراحی سیستمی را فراهم می کند.
در آن تمام ابزارهای اعلام حریق، اینترفیس ها، ساوندرها و کنترل های سیگنال می توانند روی یک جفت رسانا که در سرتاسر ساختمان تعبیه شدند متصل شوند. این ارتباط باید به درستی بین اجزای سیستم برقرار گردد. در صورت عدم برقراری این ارتباط هنگام بروز آتش سوزی، آسیب های جبران ناپذیری به همراه خواهد داشت.
سیستم های اعلام حریق آدرس پذیر از نظر کارایی انتخاب های بسیار بهتری برای محل و ساختمان های بزرگ هستند. زیرا محل وقوع آتش را به طور دقیق مشخص می کنند. و این امکان را به شما می دهند که سریع تری برای مهار آتش اقدام کنید. در نتیجه خسارات کمتری برای شما به جا می گذارد.
البته سیستم های متعارف نیز برای مکان های کوچک مناسب تر هستند؛ زیرا از لحاظ قیمت اولیه وسیله های این سیستم بسیار به صرفه تر از سیستم های آدرس پذیرند.
شرکت همیار انرژی به عنوان یک شرکت تخصصی در حوزه آتش نشانی با سال ها تجربه در این حوزه، تمامی تجهیزات آتش نشانی مورد نیاز کاربران را با بالاترین استاندارد و مناسب ترین قیمت در اختیار تمامی کاربران قرار می دهد.
سوالات متداول درباره سیستم اعلام حریق آدرس‌پذیر
در ادامه به سوالات رایج درباره نحوه عملکرد، کاربرد، هزینه و تفاوت سیستم اعلام حریق آدرس‌پذیر با سیستم متعارف پاسخ می‌دهیم.
سیستم اعلام حریق آدرس‌پذیر چیست؟
سیستمی است که تجهیزات آن دارای شناسه مشخص هستند و کنترل پنل می‌تواند محل یا تجهیز ارسال‌کننده هشدار یا خطا را با دقت بیشتری شناسایی کند.
سیستم آدرس‌پذیر برای چه ساختمان‌هایی مناسب است؟
معمولاً برای ساختمان‌های متوسط و بزرگ، مجتمع‌ها، مراکز درمانی، تجاری و پروژه‌هایی که به کنترل و پایش دقیق‌تر نیاز دارند مناسب است.
تفاوت سیستم آدرس‌پذیر و متعارف چیست؟
در سیستم متعارف معمولاً محدوده یا زون حادثه مشخص می‌شود، اما در سیستم آدرس‌پذیر هر تجهیز دارای شناسه است و اطلاعات دقیق‌تری در اختیار پنل قرار می‌دهد.
آیا سیستم اعلام حریق آدرس‌پذیر گران‌تر است؟
معمولاً هزینه اولیه آن از سیستم متعارف بیشتر است، اما هزینه نهایی به تعداد تجهیزات، ظرفیت پنل، طراحی شبکه و شرایط پروژه بستگی دارد
